对segaboot的深入研究

SegaBoot通常是ALLS HX2/UX2 的核心启动/管理程序，从逆向的视角带你看看他们的作用。

这些文件提取于 UX2/HX2 中位于 c:/Windows/Sega/System 中，可能会带来侵权/DMCA

如果你认为我侵犯了这些软件的版权，请您联系我删除!

SegaBoot 的组成

System/
├── resources/
│   ├── download_icon.png
│   ├── license_system_en.txt
│   ├── license_system_ja.txt
│   ├── license_system_zh.txt
│   ├── logo.png
│   └── logomode_load.gif
├── installed/
│   ├── 0001_StandardCommon_058/
│   ├── 0002_Uwf_001/
│   ├── 0007_ACA4.2_003/
│   ├── 0105_SDFT_007/
│   ├── 1003_bugfix_002/
│   └── 1004_bugfix_001/
├── mainstorage/
│   ├── apply/
│   └── deploy/
├── recovery/
│   ├── apply/
│   └── deploy/
├── substorage/
│   ├── apply/
│   └── deploy/
├── reinstall/
│   ├── dpinst.exe
│   ├── dpinst.xml
│   └── reinstall.bat
├── Microsoft.Expression.Interactions.dll
├── System.Windows.Interactivity.dll
├── UwfServicingMasterScript.cmd
├── VWF_Tool.exe
├── amDeviceManagerWrapperMD.dll
├── devcon.exe
├── hsol_vwf.dll
├── pxSecureAtaCmd.exe
├── sgSystemServicingCommon.ps1
├── sgSystemServicingMasterScript.ps1
├── sgimagemount.exe
├── sglaunch.exe
├── sglaunch.json
├── sgmanageio.exe
├── sgmanageio.InstallLog
├── sgmanageio.InstallState
├── sgosupdate.exe
├── sgsetdisplaysetting.exe
├── sgsetresolution.exe
├── sgsystemservicingshell.exe
├── sgxdownloadui.exe
├── sgxmaster.exe
├── sgxprestartup.exe
├── sgxsegaboot.exe
├── sgxsystemdaemon.exe
├── sgxsystemservicing.exe
├── speaker_test_managerMD.dll
├── system_appuser.txt
├── system_key.txt
├── system_share_data_wrapperMD.dll
├── system_updateuser.txt
├── util_downloadui.dll
├── util_sgxsegaboot.dll
└── wrp_systemdaemon_cli_wrapperMD.dll

他们每个都负责着不同的工作，经过我的研究发现，大部分的程序都是属于sgxsystemdaemon.exe的子程序，也就是通过某种方式调用其他程序，通常通过 System Test Mode 页面拉取。

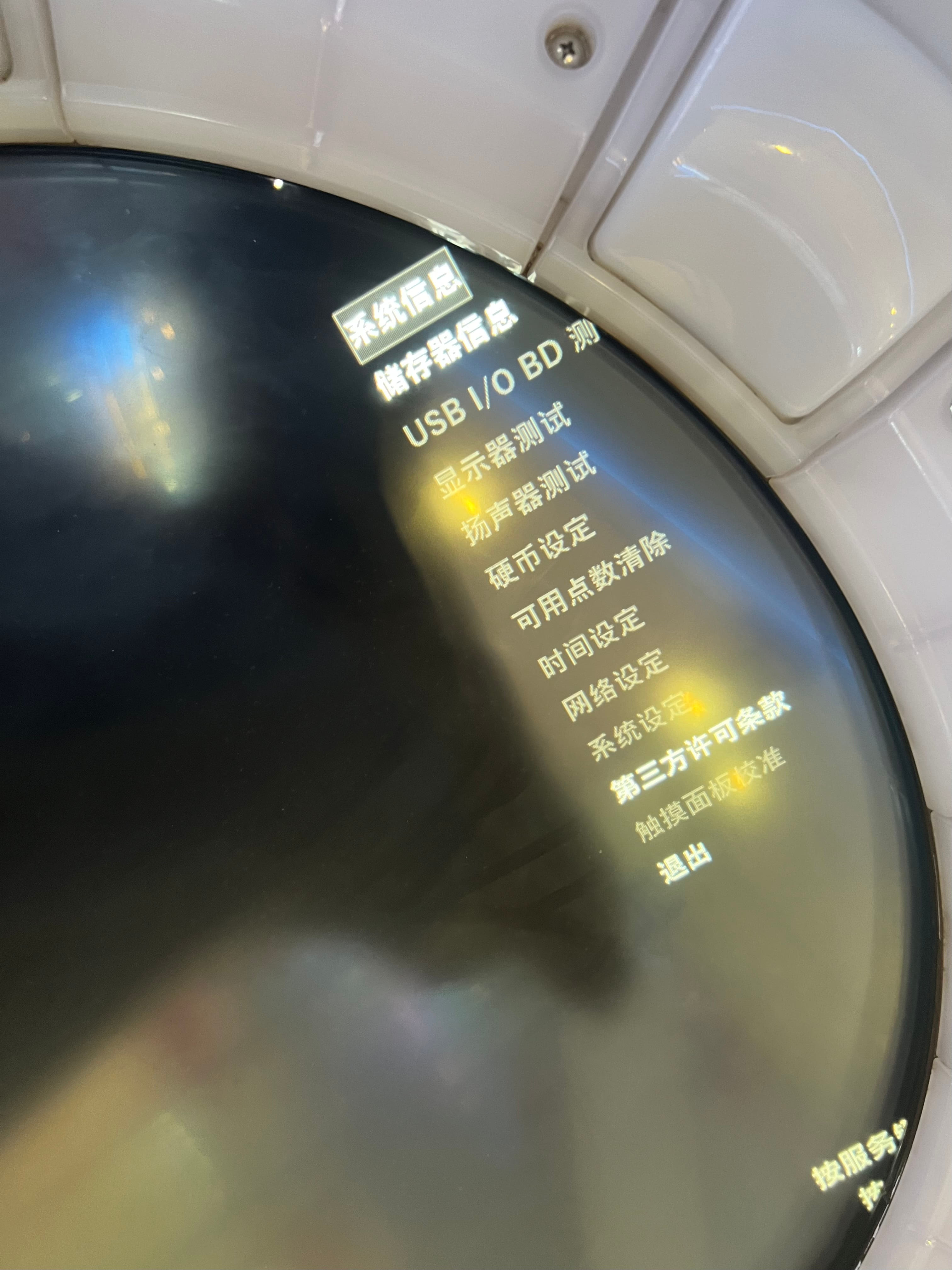

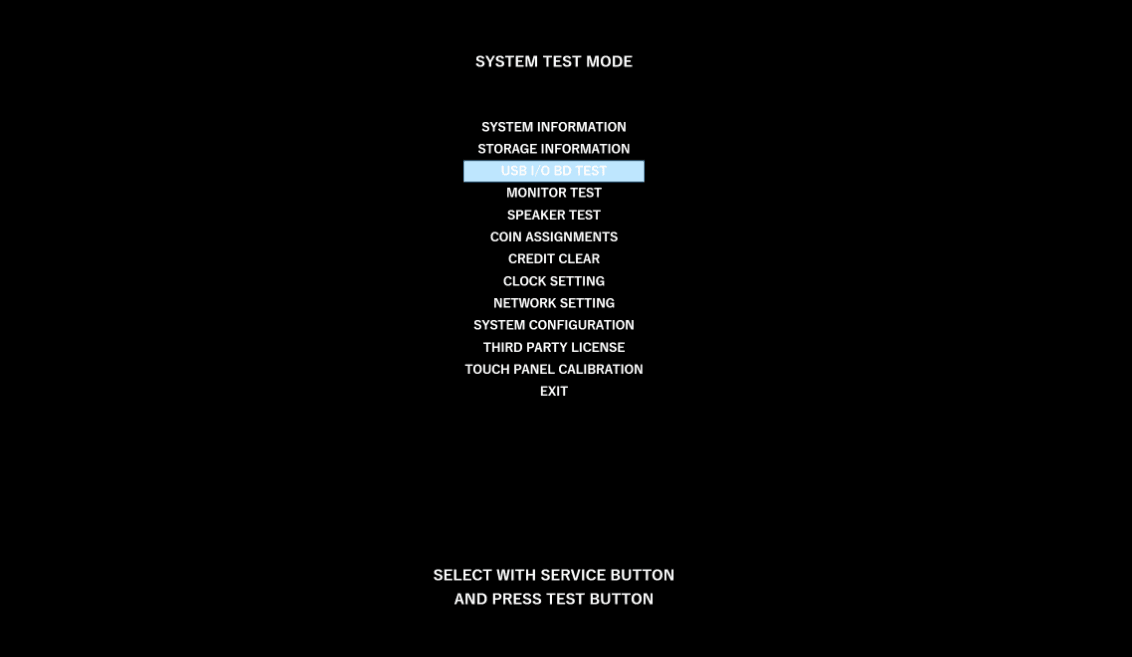

因为手边没有世嘉基板，我通过还原sgxsegaboot.exe提取的页面，实际应该为这样的。

~~歪了是因为基板里面没装游戏程序，判断不出来方向~~

接下来我将对这些程序按照重要顺序依次介绍排序。

部分程序带有早期老版本的crackproof的壳子，你可以通过网上的资源轻松裂开，世嘉有很长时间没有维护这个启动程序了，准确来说我没有渠道拿到比较新的东西，我的资源通常来源于线下提取的。

部分程序我已经处理过壳子，所以可能造成内存位置不正确，几乎都是通过 IDA Pro 或者 DnspyEx 来逆向的。

~~因为我没有那个钱去买基板和加密狗来实操运行，只能通过静态或半动态的方式逆向，所以准确度可能不是太高，仅供参考。~~

SgxSegaBoot

sgxsegaboot 本身是一个纯粹的 前端显示器 + 命令转发器，不直接执行任何硬件检测或系统操作。

他可以通过 DnspyEx 拖入直接看到代码，所以我们可以对他进行还原成可构造的状态，甚至可以整一点花活。

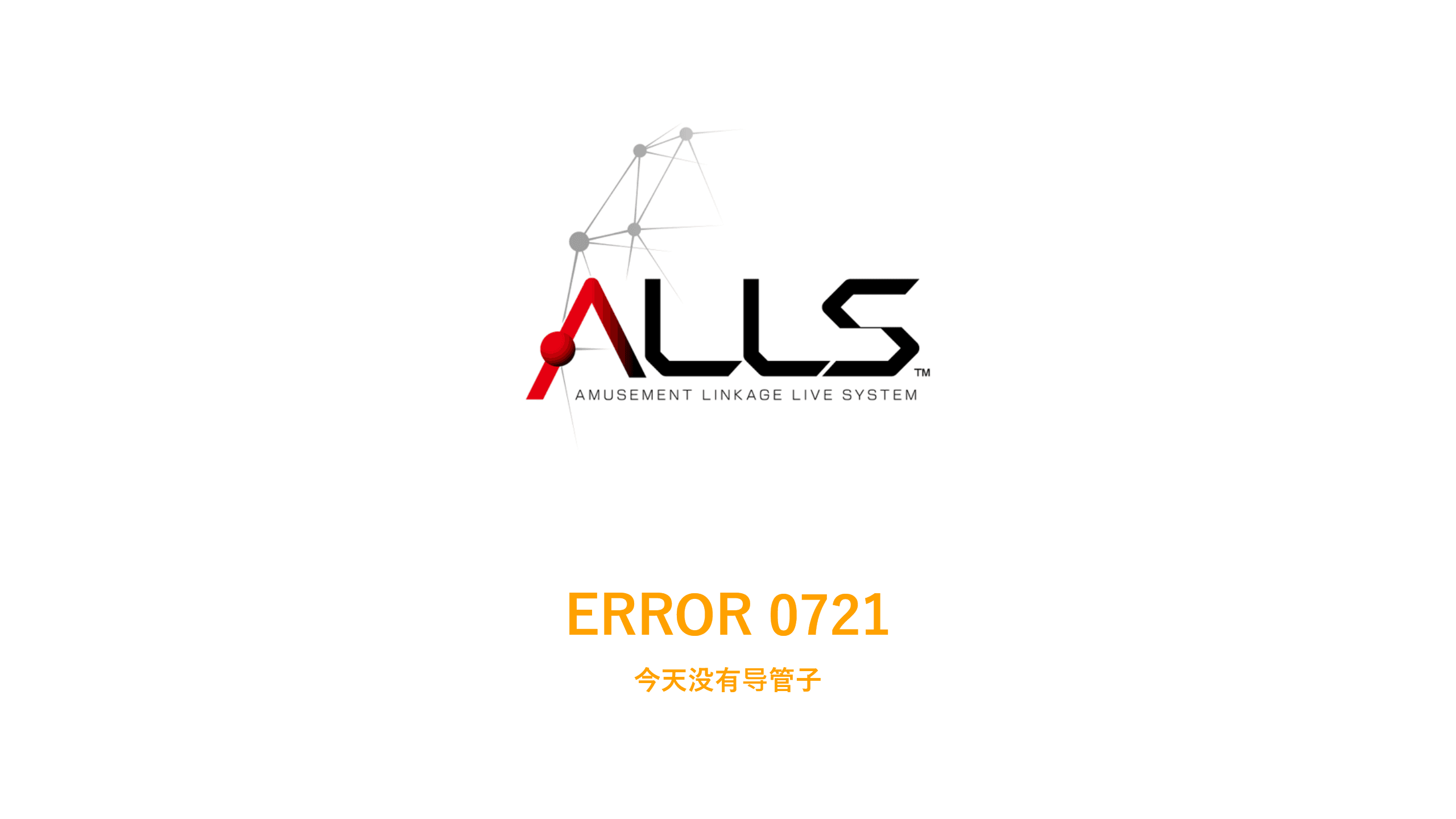

~~这个也可以用来改成 SegaBoot Simulator 虽然没什么用，只是为了装逼~~

通过还原，它主要的功能有以下这些。

启动与监控:
  - 启动 sgxsystemdaemon.exe（测试模式时传 -s test）
  - 16ms 周期轮询共享数据区
  - 监听 daemon 退出事件

启动画面与错误显示:
  - 读取共享数据中的 stepNumber / errorNumber
  - 显示 STEP 01-31 对应的步骤消息
  - 错误时显示 ERROR XXXX + 错误消息文本
  - STEP 30/31 时发送 exit 命令并关闭窗口
  - daemon 非正常退出时强制显示 ERROR 0010

输入处理:
  - Test → Enter 键
  - Service → Tab 键
  - 方向键 → Arrow Up/Down/Left/Right
  - USB IO 输入事件 → WPF 键盘导航

命令转发 (通过 util.wrp.Client 发送给 daemon):
  - 退出 daemon
  - 设置时钟
  - 卸载游戏
  - 修改网络配置 (IP/DHCP/Gateway/DNS)
  - 修改投币/credit 配置
  - 启动/清除网络测试
  - 格式化主/副存储
  - 修改 DIP 开关设置
  - 清 credit
  - 保存/清除触摸屏校准

系统测试菜单:
  - 根据共享数据中的 SystemTestMenu 启用/禁用菜单项
  - 菜单状态: Enable / Loading / Disable / Hidden
  - System Info, Storage, USB IO, Speaker, Coin, Clock, Network, DIP, Touch 等

可以看出他类似于一个前端，所有的功能都是通过sgxsegaboot.exe来操作。

sgxsegaboot.exe 是纯粹的前端:
  ┌──────────────────────────────────────────────┐
  │  C# WPF 界面                                 │
  │  - 显示 boot 步骤 / 错误 / 进度              │
  │  - 系统测试菜单 UI                           │
  │  - 输入 → WPF 键盘导航                       │
  │  - 命令 → util.wrp.Client → daemon           │
  └──────────────────────────────────────────────┘
         │ 共享内存 (ShareData)
         ▼
sgxsystemdaemon.exe 是后端引擎:
  ┌──────────────────────────────────────────────┐
  │  C++ 原生                                    │
  │  - 主板检测, keychip 验证, USB IO            │
  │  - 存储格式化 (PowerShell 脚本)              │
  │  - 网络配置, 防火墙, 系统配置                │
  │  - 所有底层操作                              │
  └──────────────────────────────────────────────┘

例如发生了错误ERROR 0021主板故障，它的交互逻辑是这样的。

sgxsystemdaemon 侧:
  GetInfoTask@mainboard
    → amPlatformGetDevSet() 失败
    → sequencer.errorNumber = 21

sgxsegaboot 侧:
  onSequenceChange(sequencer)
    → sequencer.m_errorNumber = 21
    → errorSequence(21u)
      → getErrorMessageOrWorkaround(21)
        → TextResource.ERROR_0021_MESSAGE
          → "Main board Malfunctioning" (en)
          → "メインボードに異常があります" (jp)
          → "主板故障" (zh)

而上文提到的页面图片，则是通过sgxsystemdaemon.exe进行操作，使用指令util.wrp.Client.SendCommand()传递给sgxsystemdaemon 侧，由Worker@wrp@segaboot执行。

系统信息的读取，也是如此

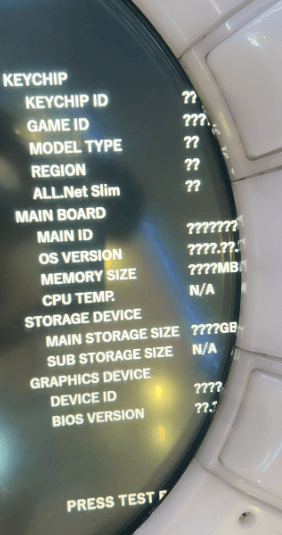

System Info 页面显示:
  Keychip ID         ← 共享数据 (daemon 从 NVRAM 读取)
  Game ID            ← 共享数据 (daemon 从 keychip 读取)
  Region             ← 共享数据
  主板 ID            ← 共享数据
  OS 版本             ← 共享数据 (daemon 读取)
  内存容量            ← 共享数据 (daemon 调用 GlobalMemoryStatusEx)
  CPU 温度            ← 共享数据 (daemon Task@temperature@cpu@monitor)
  主/副存储容量       ← 共享数据
  显卡 vendor/device  ← 共享数据
  BIOS 版本           ← 共享数据

图示情况是过了基板验证，但是没有读取到系统信息。

所以他就是一个纯粹的前端，无任何功能，怪不得世嘉不给他加壳。。。

架构层次

sgxsegaboot.exe (C# WPF 前端)
  └── util_sgxsegaboot.dll           ← 输入处理/共享数据/喇叭测试
        └── system_share_data_wrapperMD.dll  ← 共享数据结构 C++/CLI 桥接
              └── wrp_systemdaemon_cli_wrapperMD.dll  ← daemon Worker 命令 CLI 包装器
                    └── sgxsystemdaemon.exe (C++ 原生守护进程)
              └── amDeviceManagerWrapperMD.dll  ← 设备管理器包装器

Sgxsystemdaemon

这个程序是整个系统的核心，所以这篇文章将会用大量的文字来描述这个程序，世嘉给他加了crackproof壳子，但是依赖前人的工具我们可以很轻松裂开，看到内部的内存地址与位置。

通过查看二进制，我们发现这个程序记录了一些版本号。

sgxsystemdaemon Ver.a75ebcfc
  Build: Jan 9 2024 14:40:03           ← 主程序 (2024)

SEGA AM Library Ver.5b8f8eee
  Build: Jan 9 2024 14:39:48           ← 底层框架库 (2024)

altr Ver.1.00.00
  Build: Nov 1 2013 18:04:04            ← 网络中继模块 (2013，遗留代码)

新代码 (2024) 用 C++ 重写了大部分逻辑，但核心的 ALTR 网络协议模块还保留着 2013 年的原始 socket 实现。

混淆手法

二进制经过控制流混淆，反汇编中有大量垃圾指令：

sub_1400B2F20:
    pop rsi
    mov ebx, esp
    sub rsp, 68h
    mov rax, [rdx]
    mov qword ptr [r11-28h], 0
    mov [r11-10h], rax
    mov eax, [rdx+14h]
    mov [rsp+60h+var_10], eax
    mov rsp, 8B48D04389491842h      ; ← 混淆立即数
    test [rax+rdx*4], ah             ; ← 混淆指令

混淆没有覆盖数据段和 RTTI (运行时类型信息)，所以我们可以通过 C++ 类名反推整个架构。

架构图如下

┌──────────────────────────────────────────────────────────────────────┐
│                     sgxsystemdaemon.exe                               │
│                     Ver.a75ebcfc (Jan 2024)                          │
│                       SEGA AM Library v5b8f8eee                      │
│                                                                      │
│  ┌──── IPC ────┐  ┌── Boot Seq ──┐  ┌── ALTR Protocol ────┐        │
│  │ ShareData*  │  │ Step 1-31    │  │  Server Main         │        │
│  │ CreateEvent │  │ MergeLicense │  │  SendPacket          │        │
│  │ CommandQueue│  │ ModeSelect   │  │  IcmpProbe           │        │
│  └─────────────┘  └──────────────┘  └──────────────────────┘        │
│                                                                      │
│  ┌── USB IO ────┐  ┌── Keychip ──┐  ┌── Dev Mode ────────┐         │
│  │ Manager      │  │ SearchTask  │  │ Mount Dev Storage  │         │
│  │ setupNode    │  │ ValidateTask│  │ Disable Firewall   │         │
│  │ parseBoardType│  │ DummyKeychip│  │ ChannelEncryptOff  │         │
│  └──────────────┘  └─────────────┘  └────────────────────┘         │
│                                                                      │
│  ┌── Storage ───┐  ┌── Firewall ─┐  ┌── AppImage ────────┐         │
│  │ CheckDisk    │  │ Enable/     │  │ Install/Deploy     │         │
│  │ Format       │  │ Disable     │  │ Beacon/DVD/USB    │         │
│  │ BitLocker    │  │ Exception   │  │ Gcatcher          │         │
│  └──────────────┘  └─────────────┘  └────────────────────┘         │
│                                                                      │
│  ┌── Config ────┐  ┌── SystemTest ─┐  ┌── Utility ───────┐         │
│  │ JSON Parser  │  │ Network      │  │ Process/Thread   │         │
│  │ SystemProperty│  │ Credit/Touch │  │ File/BinaryFile  │         │
│  │ ModuleBase   │  │ EDID/Sound   │  │ Input Monitor    │         │
│  └──────────────┘  └──────────────┘  └──────────────────┘         │
│                                                                      │
│  ┌── Licensing ──┐  ┌── Logging ──┐  ┌── Time/NVRAM ────┐         │
│  │ MergeLicense  │  │ EventLog    │  │ SetLocaltime     │         │
│  │ amBackup*     │  │ IcfLog      │  │ NvMemory         │         │
│  │ BCrypt AES    │  │ SystemRecord│  │ Volume           │         │
│  └──────────────┘  └─────────────┘  └──────────────────┘         │
└──────────────────────────────────────────────────────────────────────┘

下面逐一展开核心子系统。

通信模型

sgxsystemdaemon.exe (后台)            sgxsegaboot.exe (WPF 界面)
      │                                     │
      │  CreateFileMappingW()                │
      │  MapViewOfFile()                     │
      │    └── ShareData* pData              │ OpenFileMappingW()
      │                                     │ MapViewOfFile()
      │                                     │   └── ShareData* pData
      │                                     │
      │  pData->sequencer = {               │
      │    stepNumber: 4,                   │
      │    errorNumber: 21,   ← "主板故障"   │
      │    bDevelopSequence: false           │
      │  }                                   │
      │  SetEvent(hDataReady) ────────────→ │ WaitForSingleObject(hDataReady)
      │                                     │ read(pData->sequencer)
      │                                     │ → "ERROR 0021"
      │                                     │
      │  Wait...Object(hCommand) ←───────── │ pData->command = CMD_EXIT
      │  process(CMD_EXIT)                  │ SetEvent(hCommand)
      │  SetEvent(hCommandDone) ──────────→ │ Wait...Object(hCommandDone)

从 C# 侧和 daemon 侧共同还原出的结构：

struct ShareData {
    Sequencer   sequencer;        // 启动序列状态
    SystemInfo  systemInfo;       // 系统信息
    uint8_t     command[1024];    // 命令缓冲区
};

struct Sequencer {
    uint32_t stepNumber;          // 当前步骤 (1-31)
    uint32_t errorNumber;         // 错误码 (0=正常)
    bool     bDevelopSequence;    // 开发模式标志
};

struct SystemInfo {
    wchar_t wszPlatformName[256]; // 平台名称
};

enum CommandType {
    CMD_NETWORK_SETTING,          // 设置网卡
    CMD_NETWORK_TEST_START,       // 网络测试开始
    CMD_NETWORK_TEST_CLEAR,       // 清除网络测试
    CMD_MAIN_STORAGE_FORMAT,      // 格式化主存储 (C:)
    CMD_SUB_STORAGE_FORMAT,       // 格式化副存储 (D:)
    CMD_CREDIT_CLEAR,             // 清除投币数据
    CMD_CREDIT_SETTING,           // 设置投币参数
    CMD_CLOCK_SETTING,            // 设置时钟
    CMD_SYSTEM_CONFIGURATION,     // 系统配置
    CMD_CLEAR_TOUCH_CALIB,        // 清除触屏校准
    CMD_SAVE_TOUCH_CALIB,         // 保存触屏校准
    CMD_EXIT,                     // 退出 daemon
    CMD_UNINSTALL,                // 卸载
};

命令由 WPF 侧通过 SetEvent(hCommand) 发送，daemon 的 Worker@wrp@segaboot 执行。

对他有一个内部的开发者环境,可以绕过基板验证和物理加密狗(以下简称物理狗/虚拟狗)验证，生成一个虚假狗。

启动序列

Step 1:  许可证合并开始
Step 4:  主板验证             → 失败 → ERROR 0021 "主板故障"
Step 10: 磁盘检测
Step 11: 加载计数读取
Step 12: 系统信息收集
Step 13: 安装介质检测
Step 21: 模式选择
           ├── Normal → Keychip 启动
           ├── Developer → 开发模式
           ├── Recovery → 磁盘恢复
           └── Update → 系统更新
Step 30-31: 完成/退出（稍后启动游戏程序）

开发者模式则是通过amsSystemPropertyIsDevelop() 函数。这是 SEGA AM Library 提供的一个系统属性查询函数，其错误信息直接出现在 DummyKeychip 模块的二进制中：

Error: amsSystemPropertyIsDevelop error = 0x%08\n

这个函数从 AM System Property 机制读取开发模式标志。这个标志的来源可能是：

注册表 HKLM\System\SEGA\SystemProperty\IsDevelop
特定文件的属性
内核驱动曝露的属性

判断逻辑：

if (amsSystemPropertyIsDevelop() == TRUE) {
    → 进入 Developer Mode
    → Keychip 搜索失败时不报错，改走 ApplyDummyTask
} else {
    → 进入 Normal Mode
    → Keychip 搜索失败时 → ERROR 0001 "找不到加密锁"
}

~~实际上我在注册表里面什么都读不到，包括下文提到的会在注册表里面存储物理狗信息。~~

主板验证

主板验证对应 GetInfoTask@mainboard@startup 任务，在 Step 4 执行。它调用 5 个 amPlatform* 函数：

amPlatformGetMemorySize — 内存检测

二进制字符串：

"GlobalMemoryStatusEx Error!! (%d)"

伪代码还原：

uint64_t amPlatformGetMemorySize() {
    MEMORYSTATUSEX memInfo = { .dwLength = sizeof(MEMORYSTATUSEX) };
    if (!GlobalMemoryStatusEx(&memInfo)) {
        log("GlobalMemoryStatusEx Error!! (%d)", GetLastError());
        return 0;  // ← 触发 ERROR 0021
    }
    if (memInfo.ullTotalPhys == 0)
        return 0;  // ← 物理内存为 0 → ERROR 0021
    return memInfo.ullTotalPhys;
}

amPlatformGetGraphicInfo — 显卡检测

二进制字符串：

"amPlatformGetGraphicInfo"
"\\.\DISPLAY"
"SetupDiGetDeviceInfoListDetail Error!! Error Code is %ld!!\n"

遍历 EnumDisplayDevicesW() 查找活动的显示设备；同时打开 \\.\DISPLAY 设备通过 DeviceIoControl 查询 EDID。

amPlatformGetUsbIdList — USB 设备 ID 列表

这是最关键的部分。二进制中直接存放了 USB 设备 ID 的 5 段格式：

内存      0x14013dac8: "amPlatformGetUsbIdList"
之后紧跟着 5 个 4 字节的对齐字符串:

地址         字符串     说明
0x14013dae0: "VEN_"    ← USB 供应商 ID (Vendor)
0x14013dae8: "VID_"    ← 产品/设备 ID (Device)
0x14013daf0: "DEV_"    ← 设备类别 (Class)
0x14013daf8: "SUBSYS_" ← 子系统 ID (Subsystem) ★最关键
0x14013db00: "PID_"    ← 产品 ID (Product)

构造出的 USB 设备标识格式：

VEN_XXXX_VID_XXXX_DEV_XXXX_PID_XXXX_SUBSYS_XXXX

验证代码执行：

SetupDiGetClassDevsW(NULL, L"USB", NULL,
    DIGCF_ALLCLASSES | DIGCF_PRESENT);
for (i = 0; SetupDiEnumDeviceInfo(hDevInfo, i, &devInfo); i++) {
    CHAR deviceId[MAX_DEVICE_ID_LEN];
    CM_Get_Device_IDA(devInfo.DevInst, deviceId, MAX_DEVICE_ID_LEN, 0);

    // deviceId 格式:
    // "USB\VID_XXXX&PID_XXXX\SUBSYS_XXXX&REV_XXXX\..."

    // 解析出 VEN/VID/DEV/PID/SUBSYS 构造 ID
    snprintf(formattedId,
        "VEN_%04X_VID_%04X_DEV_%04X_PID_%04X_SUBSYS_%04X",
        vendorId, deviceId, devClass, productId, subsysId);

    // 与已知 SEGA 硬件白名单匹配
    if (MatchKnownSEGAHardware(formattedId, &hwType)) {
        switch (hwType) {
            case HW_MAINBOARD: ...
            case HW_IOBOARD: ...
            case HW_NETWORK: ...
            case HW_STORAGE: ...
        }
    }
}

SUBSYS_ 是基板匹配的关键字段。 每个 SEGA 基板在 PCI/USB 配置空间中有一个唯一的子系统 ID，daemon 通过这个 ID 确定插入的是什么型号的基板。

amPlatformGetDevSet — 设备集合验证

地址 0x14013db88: "amPlatformGetDevSet"

汇总前 3 项检测结果，检查基板配置完整性：

BOOL amPlatformGetDevSet(DevSet* devSet) {
    UsbIdList usbList;
    amPlatformGetUsbIdList(&usbList);

    BOOL hasMainboard = FALSE;
    BOOL hasIoBoard = FALSE;
    BOOL hasNetwork = FALSE;
    BOOL hasStorage = FALSE;

    for (each id in usbList) {
        MatchKnownSEGAHardware(id, &hwType);
        switch (hwType) {
            case HW_MAINBOARD:  hasMainboard = TRUE; break;
            case HW_IOBOARD:    hasIoBoard = TRUE; break;
            case HW_NETWORK:    hasNetwork = TRUE; break;
            case HW_STORAGE:    hasStorage = TRUE; break;
        }
    }

    // 以下任何一项缺失 → ERROR 0021
    if (!hasMainboard || !hasIoBoard ||
        !hasNetwork || !hasStorage)
        return FALSE;

    devSet->mainboardPresent = hasMainboard;
    devSet->ioBoardPresent = hasIoBoard;
    devSet->networkPresent = hasNetwork;
    devSet->storagePresent = hasStorage;
    return TRUE;
}

这 5 道关卡：

Step 4: GetInfoTask@mainboard
     │
     ├── amPlatformGetMemorySize()
     │   └── "GlobalMemoryStatusEx Error!! (%d)" → 内存为 0 → ERROR 21
     │
     ├── amPlatformGetGraphicInfo()
     │   └── "SetupDiGetDeviceInfoListDetail Error!!..." → 无显示设备
     │   └── "\\.\DISPLAY" 打开失败 → 可能继续 (无头运行)
     │
     ├── amPlatformGetUsbIdList()
     │   └── "SetupDiGetClassDevs Error!!..." → USB 枚举失败 → ERROR 21
     │   └── 构造 "VEN_/VID_/DEV_/PID_/SUBSYS_" → 与白名单匹配
     │
     ├── amPlatformGetDevSet()
     │   └── 必要硬件 (主板/IO板/网卡/存储) 是否全部存在?
     │   └── 缺任何一个 → ERROR 21
     │
     ├── amLibGetMainSerialId()
     │   └── 通过 WMI 查询 Win32_BaseBoard.SerialNumber
     │   └── 序列号为空 → ERROR 21
     │
     └── 全部通过 → Step 10

Keychip

Keychip 也就是我们俗话所有的狗，是一个 USB HID 设备 (硬件加密狗/U盘状)，内部包含加密 NVRAM，存储游戏授权信息。

daemon 中相关的 RTTI 类：

Manager@keychip@impl           ← Keychip 管理器
KeychipInfo@impl               ← Keychip 配置数据
KeychipNvramAccess@impl        ← NVRAM 读写访问
DummyKeychip                   ← 软件模拟实现 (Rev 3406)

它的运行逻辑是这样的，

SearchTask (USB HID 扫描)
    │
    ├── 找到物理 keychip
    │   → ReadInfoTask
    │     → amyDongleOpen()          ← 打开 USB 加密狗
    │     → KeychipNvramAccess::setup()
    │     → 读取 6 个 NVRAM 参数
    │     → ValidateTask
    │       → BCrypt 解密 NVRAM 数据
    │       → HMAC-SHA256 验证签名
    │       ┌── 通过 → 使用物理 keychip
    │       └── 失败 → dev mode? → ApplyDummyTask
    │                        → normal → 报错
    │
    └── 没找到
        ┌── dev mode? → ApplyDummyTask
        └── normal → ERROR 0001 "找不到加密锁"

在内存地址0x140150dd0 中，我们可以找到 NVRAM 数据表，它存储的信息包括。

地址          字符串          类型      说明
─────────────────────────────────────────────────
0x140150dd0  System\Sega\     路径     注册表备份路径
             SystemProperty\
             keychip

0x140150e18  gameId           REG_SZ   游戏ID (如 "SDGB")
0x140150e28  region           REG_SZ   地区 ("JPN"/"CHN")
0x140150e38  modelType        REG_SZ   机型号 ("TYPE-5")
0x140150e50  systemFlag       DWORD    系统功能标志
0x140150e68  serverIpIpv4     REG_SZ   ALL.NET 服务器 IPv4
0x140150e88  serverIpIpv6     REG_SZ   ALL.NET 服务器 IPv6

对，它是会备份数据到注册表，但是实际情况我找不到这个注册表，不知道为何。

它的读写流程为

// KeychipNvramAccess 的 NVRAM 访问流程
KeychipNvramAccess::setup() {
    amyDongleOpen();                     // USB HID 打开加密狗
    recvFromInterruptPipe(hDevice);      // 建立中断管道
    recvFromControlPipe(hDevice);        // 建立控制管道
}

KeychipNvramAccess::read(L"gameId") {
    // 1. HID 协议发送读取请求
    // 2. amUsbioRecvAcknowledge() 等待回复
    // 3. BCryptDecrypt() 解密加密数据
    //    算法: AES-CBC, 密钥在 daemon 代码段中
    // 4. HMAC-SHA256 签名验证
    // 5. 写入注册表缓存 (如果是首次读取)
    // 6. 返回解密后的值
}

// NVRAM 加密条目结构 (验证签名用)
struct NvramEntry {
    wchar_t paramName[32];      // "gameId", 等
    uint32_t dataSize;
    uint8_t encryptedData[256];  // BCrypt AES-CBC 加密
    uint8_t hmac[32];            // HMAC-SHA256 签名
};

然后验证为

AMS_STATUS ValidateTask::execute() {
    // 1. 打开 AES 算法
    BCryptOpenAlgorithmProvider(&hAlg, L"AES", NULL, 0);
    BCryptSetProperty(hAlg, L"ChainingMode", L"CBC", ...);

    // 2. 导入解密密钥
    BCryptGenerateSymmetricKey(hAlg, &hKey, key, keyLen);

    // 3. 解密
    BCryptDecrypt(hKey, nvramData.encrypted, nvramData.size,
                  NULL, iv, sizeof(iv),
                  decrypted, sizeof(decrypted), &resultLen,
                  BCRYPT_BLOCK_PADDING);

    // 4. HMAC 验证
    BCryptCreateHash(hAlg, &hHash, NULL, 0, macKey, macKeyLen, 0);
    BCryptHashData(hHash, decrypted, resultLen);
    BCryptFinishHash(hHash, computedHmac, 32);

    // 5. 签名比较
    if (memcmp(computedHmac, nvramData.hmac, 32) == 0)
        return OK;     // ← 物理 keychip 验证通过
    else
        return FAIL;   // ← 签名不匹配
}

根据逆向，它存储到注册表的位置为

HKEY_LOCAL_MACHINE
  └── System\SEGA\SystemProperty\keychip\     ← 路径来自 :0x140150dd0
        ├── gameId          REG_SZ            ← 字符串值
        ├── region          REG_SZ
        ├── modelType       REG_SZ
        ├── systemFlag      REG_DWORD         ← 通过 amyRegistrySetEntryDataInteger
        ├── serverIpIpv4    REG_SZ
        └── serverIpIpv6    REG_SZ

代码调用链：

amyDongleOpen() → 读取 NVRAM
  → 验证通过后
    → amyRegistryOpen("System\\Sega\\SystemProperty\\keychip")
    → amyRegistrySetEntryDataInteger(hKey, L"systemFlag", 0x00000027)
    → amyRegistryClose(hKey)

DummyKeychip

这里面竟然内置了一套虚拟狗程序，可以模拟keychip，似乎是在开发环境中调用的。

DummyKeychip Build:Jan  9 2024 14:39:55 ($Rev: 3406 $)

对比物理 keychip 相关模块：

KeychipInfo  Build:Jan  9 2024 14:39:55 ($Rev: 2356 $)   ← Rev 2356
NvramAccess  Build:Jan  9 2024 14:39:55 ($Rev: 2356 $)   ← Rev 2356
DummyKeychip Build:Jan  9 2024 14:39:55 ($Rev: 3406 $)   ← Rev 3406

触发条件为读取Developer Mode的布朗值。

modeselect@startup
    │
    ├── amsSystemPropertyIsDevelop() = TRUE
    │   → 全局开发者模式
    │   → SearchTask 搜索物理 keychip
    │     ├── 找到 → 正常读取+验证
    │     └── 没找到 → ApplyDummyTask → DummyKeychip
    │
    └── amsSystemPropertyIsDevelop() = FALSE
        → 正常模式
        → SearchTask 搜索物理 keychip
          ├── 找到 → 正常读取+验证
          └── 没找到 → ERROR 0001 "找不到加密锁"

开发者模式开关正是 amsSystemPropertyIsDevelop() 函数，错误信息紧邻 DummyKeychip 构建字符串的后方：

0x140150c80: "Error: amsSystemPropertyIsDevelop error = 0x%08\n"

虚拟狗的模拟实现是这样的，

class DummyKeychip : public impl::Base {
public:
    // 1. 跳过硬件打开
    AMS_STATUS open()  { return STATUS_OK; }  // 不开 USB
    AMS_STATUS close() { return STATUS_OK; }

    // 2. 生成虚拟 KeychipInfo
    AMS_STATUS getInfo(KeychipInfo* info) {
        // 硬编码默认值：
        info->gameId      = L"SDEZ";           // 默认游戏ID
        info->region      = L"JPN";            // 默认地区
        info->modelType   = L"";               // 不限制机型
        info->systemFlag  = 0x00000000;         // 默认标志
        info->serverIpv4  = L"127.0.0.1";       // 回环地址
        info->serverIpv6  = L"::1";             // IPv6 回环
        return STATUS_OK;
    }

    // 3. NVRAM 用内存替代，跳过真实读写
    AMS_STATUS readNvram(const wchar_t* name, void* data, size_t* size) {
        // 不调用 amyDongleOpen
        // 不从 HID 中断管道接收
        // 不从 HID 控制管道接收
        // 不从 BCrypt 解密
        // 不从 HMAC 校验
        // → 直接从内存映射返回硬编码值
        return STATUS_OK;
    }

    // 4. 验证直接返回"通过"
    AMS_STATUS validate() {
        return STATUS_OK;  // 跳过所有加密验证
    }

    // 5. 生成虚拟序列号
    uint64_t getSerialNumber() {
        return 0xDEADBEEF00000001ULL;  // 固定调试序列号
    }
};

~~可以看到几乎都是返回的值,我去这不是废话吗~~

DummyKeychip 没有自己的 vtable（二进制中搜索不到 .?AVDummyKeychip 之外的任何引用）。这意味着它是通过工厂模式构造的：

ApplyDummyTask::execute() {
    auto* dummy = new DummyKeychip();         // 工厂构造
    Manager@keychip::setKeychip(dummy);       // 注入管理器
    return STATUS_OK;
}

USB IO 基板验证

首先发现枚举所有的USB设备，然后解析产品中的字符串。

io::usb::Manager::setup()
  → HidD_GetHidGuid()
  → SetupDiGetClassDevsW(&hidGuid)
  → 遍历设备:
      SetupDiEnumDeviceInterfaces()
      → amUsbioSetupDevice(devicePath)

setupNode(hDevice)
  → HidD_GetManufacturerString()
    → 失败: "Error: HidD_GetManufacturerString(). ErrCode %u\n"
  → HidD_GetProductString()
    → 失败: "Error: HidD_GetProductString(). ErrCode %u\n"
  → amUsbiopParseNodeInfo(mfr, product, &info)

SEGA IO 板的产品字符串中嵌入机器可读的参数：

// 产品字符串示例:
"BTIDa_1000_BoardNo_A01_FW_1.0.3_FUNC_SWITCH"

                  ↓ splitProduct 按 '_' 拆分

parseBoardType(parts, &boardType)       → BTIDa = 1000
parseBoardNo(parts, &boardNo)           → BoardNo = A01
parseFirmwareRevision(parts, &fwRev)    → FW = 1.0.3
parseFirmwareSum(parts, &fwSum)         → 固件校验和
parseCustomChipNo(parts, &customChip)   → 自定义芯片编号
parseMode(parts, &mode)                 → 工作模式

BTIDa / BTIDA 是基板类型标识。 parseBoardType 提取这个值来确定基板类型。

ALTR 协议 TCP中继

这个程序为2013年的TCP中继，通过研究世嘉的后端代码，发现的确是这么老，他们的后端几乎都是老掉牙的php和springboot。

(ALLNET) BEACON,1,SDVX-JPN-A12-2024,       ← 信标广播
(ALLNET) STATUS,128,SDVX,JPN,TYPE-5,OK,     ← 状态上报
(ALLNET) PING,55,1703123456,                 ← 心跳探测
(ALLNET) CONFIG,12,192.168.1.100,            ← 配置同步
(ALLNET) ERROR,0xEE0002,Packet Too Long,     ← 错误响应

协议堆栈

altrInitProbe()
  → altrIcmpInitialize()        → IcmpCreateFile()
  → altrIcmpSendEcho()          → IcmpSendEcho2()
  → altrIcmpWaitReply()         → 等回复
  → altrIcmpGetReplyStatus()    → 检查状态
  → altrCheckProbeTimeout()     → 超时检查

altrServerMain()
  → socket → bind → listen → accept
  → 每次连接:
    1. WSARecv()
    2. altrDecodePacket() → 解析 "(ALLNET) %s,%d,%s,"
    3. 处理命令
    4. altrSendPacket() → WSASend()

altrSendPacket():
    // 格式化为 "(ALLNET) %s,%d,%s,"
    // → 错误码 0xEE0002 = "too long packet"

你也可以通过bsnk的文章来详细了解ALLNET，这里不做过多阐述。

开发者模式

检测是否启用了开发者模式

amsSystemPropertyIsDevelop() 读取 AM System Property，可能来源：

注册表 System\SEGA\SystemProperty\IsDevelop
DIP 开关状态 (通过 USB IO 板读取)
特定 USB 设备的插入
启动时的按键组合

这里没有做详细的研究只是进行了大致的猜测。

那么开发者模式到底有什么东西呢？

发现如果你启用了开发者模式，会执行这些东西

Sequencer@develop@execution@@:
  ① MountTask@devstorage        → 挂载开发者存储 (U盘/SD/网络)
  ② MountTask@optionimage       → 挂载选项镜像
  ③ ExecuteTask@startup         → 执行启动脚本 (autorun.sh/bat)
  ④ DisableTask@keyboardfilter  → 开放键盘输入 (USB 键盘直接操控系统)
  ⑤ DisableTask@firewall        → 关闭防火墙 (所有端口开放)
  ⑥ AddFolderTask@sharedfolder  → 创建 SMB 网络共享

  ⑦ ChannelEncryptOffTask       → 关闭 ALL.NET 通信加密
  ⑧ AssignTask@privilege        → 权限提升

这样就是为什么你在基板上插鼠标和键盘没有任何反应的原因，他们通过注册表限制了这些，其次是会打开segaboot下的按钮操作，你可以通过键盘的Enter进入系统测试菜单。

// sgxsegaboot ViewModel.cs
onSequenceChange(sequencer) {
    m_bEnableEnterTest = sequencer.m_bDevelopSequence;
    // → 开发模式下 "Enter Test" 按钮变为可用
    // → 点击后进入系统测试菜单
}

存储初始化

这也是我为什么想要逆向segaboot的原因，因为我在尝试修复我那台新加坡机器时所遇到的问题，因为那里的gs1盘被人偷走了，所以我请了🐍妈帮我写了盘，插上机后，我按照流程初始化了副盘，然后开机，等到稍后启动游戏程序，然后就黑屏重启，继续初始化主盘，注意这里我没有主动初始化，但是他自己却主动初始化了，接下来就是反复的重启与初始化主盘，令我很头疼。

sgxsegaboot 系统测试菜单中有「初始化主盘」和「初始化副盘」两个功能。对应 daemon 中的两个 Worker 命令和两个系统测试任务。

从二进制中提取的存储设备路径字符串：

地址          字符串                 含义
──────────────────────────────────────────────────
0x140151d08   \\.\Q:\               ← 副盘 (Q:) 设备路径
0x140151d78   \\.\Q:                ← 副盘设备路径 (无尾斜杠)
0x140151d73   Q:                    ← 副盘盘符 (用于挂载点)
0x140151d18   \\.\%C:\              ← 主盘设备路径模板 (%C → C)
0x140151cf8   \device\CDRom%d       ← CD/DVD 驱动器路径模板

涉及的类 (从 RTTI 提取)

存储管理:
  Volume@impl@@                        ← 卷管理实现
  Manager@mount@appimage@impl@@        ← 挂载管理器
  TYPE@mount@appimage@impl@@           ← 挂载类型枚举

格式化命令 (Worker 命令, 由 sgxsegaboot 触发):
  MainStorageFormatCommand@inner@worker@wrp@segaboot
  SubStorageFormatCommand@inner@worker@wrp@segaboot

格式化任务 (系统测试菜单调用):
  FormatMainStorageTask@appimage@systemtest@
  FormatSubStorageTask@appimage@systemtest@

磁盘发现与初始化:
  FindTask@substorage@initialboot@     ← 发现副盘设备
  Sequencer@disk@startup@              ← 磁盘启动序列
  GetSizeTask@Sequencer@disk@startup   ← 获取磁盘大小
  SetAmfsPathTask@Sequencer@disk@startup ← 设置 AMFS 路径

磁盘验证 (initialboot 时执行):
  CheckSequencer@volume@checkdisk@initialboot
  CheckBitLockerTask                    ← 检查 BitLocker 加密状态
  ValidateVolumeTask                    ← 验证卷完整性
  DirtyCheckTask                        ← 检查脏状态

恢复:
  RecoveryTask@disk@modeselect@execution ← 磁盘恢复
  RecoveryTask@amfs@common@execution    ← AMFS 文件系统恢复

挂载/卸载:
  MountTask@mount@appimage@release@execution
  UnmountTask@prepare@appimage@release@execution

主盘 (Main Storage) 初始化流程

物理路径: \\.\C:\ (通过 \\.\%C:\ 模板，%C → C)

触发途径:

系统测试菜单 → 选择”初始化主盘”
sgxsegaboot 发送 MainStorageFormatCommand → daemon 的 Worker 执行
或直接从 systemtest 调用 FormatMainStorageTask

执行逻辑 (从 API 调用链还原):

AMS_STATUS MainStorageFormatCommand::execute() {
    // ===== 第 1 步: 准备卷 =====
    // 1a. 获取主盘卷 GUID
    wchar_t volumeGuid[MAX_PATH];
    GetVolumeNameForVolumeMountPointW(L"C:\\", volumeGuid, MAX_PATH);

    // 1b. 锁定卷 (阻止其他进程写入)
    HANDLE hVolume = CreateFileW(L"\\\\.\\C:\\",
        GENERIC_READ | GENERIC_WRITE,
        FILE_SHARE_READ | FILE_SHARE_WRITE,
        NULL, OPEN_EXISTING, 0, NULL);

    DWORD bytesReturned;
    DeviceIoControl(hVolume, FSCTL_LOCK_VOLUME,
        NULL, 0, NULL, 0, &bytesReturned, NULL);

    // 1c. 卸载卷 (移除文件系统挂载)
    DeviceIoControl(hVolume, FSCTL_DISMOUNT_VOLUME,
        NULL, 0, NULL, 0, &bytesReturned, NULL);
    // → 失败时: "Error : Cannot Unmount C: (LastError = %d).\n"

    // 1d. 删除现有挂载点
    DeleteVolumeMountPointW(L"C:\\");

    // ===== 第 2 步: 格式化 =====
    // 格式化方式: 标准 NTFS 快速格式化
    // 使用 DeviceIoControl(FSCTL_FORMAT) 或 SHFormatDrive
    // 或自己写 MBR + NTFS 引导扇区
    DWORD maxCount = 100;  // 重试计数器
    while (maxCount-- > 0) {
        // 通过 WriteFile 写入文件来测试可写性
        // 或用 DeviceIoControl 发格式化命令
    }

    // ===== 第 3 步: 重建挂载 =====
    SetVolumeMountPointW(L"C:\\", volumeGuid);

    // ===== 第 4 步: 创建 AMFS 目录结构 =====
    // AMFS = AM File System (SEGA 自定义游戏数据文件系统)
    CreateDirectoryW(L"C:\\AMFS", NULL);
    // 创建 AMFS 子目录结构
    amfsPath = SetAmfsPathTask(L"C:\\AMFS");

    // ===== 第 5 步: 验证 =====
    CheckSequencer@volume@checkdisk
        → CheckBitLockerTask      // BitLocker 是否关闭?
        → ValidateVolumeTask      // 卷是否可读?
        → DirtyCheckTask          // 是否有脏数据?

    // ===== 第 6 步: 设置卷标 =====
    SetVolumeLabelW(L"C:\\", L"SEGA_MAIN");

    CloseHandle(hVolume);
    return AMS_STATUS_OK;
}

副盘 (Sub Storage) 初始化流程

物理路径: \\.\Q:\ 或 \\.\Q:

Q: 盘是什么？ Q: 不是 Windows 标准盘符。它是 SEGA 系统专有的游戏数据分区/卷。可能是:

物理硬盘上划出的独立分区
挂载的 VHD (虚拟硬盘文件)
RAM Disk (内存盘，用于游戏缓存)
AMFS 格式化的专用数据卷

触发途径:

系统测试菜单 → 选择”初始化副盘”
sgxsegaboot 发送 SubStorageFormatCommand → daemon 的 Worker 执行
或直接从 systemtest 调用 FormatSubStorageTask
在 initialboot 时由 FindTask@substorage 自动发现

执行逻辑:

AMS_STATUS SubStorageFormatCommand::execute() {
    // ===== 第 1 步: 发现副盘设备 =====
    // 方法 1: QueryDosDeviceA 查询 Q: 对应的物理设备
    CHAR targetPath[MAX_PATH];
    QueryDosDeviceA("Q:", targetPath, MAX_PATH);
    // → 返回值: "\Device\HarddiskVolumeN"

    // 方法 2: FindTask@substorage@initialboot
    // 遍历所有卷，寻找符合条件的副盘
    HANDLE hFind = FindFirstVolumeW(volumeGuid, MAX_PATH);
    while (hFind) {
        GetVolumePathNamesForVolumeNameW(guid, paths, ...);
        // 匹配特征: 特定分区大小/标签/类型
        if (IsSubStorageCandidate(guid)) {
            found = guid;
            break;
        }
        FindNextVolumeW(hFind, volumeGuid, MAX_PATH);
    }

    // ===== 第 2 步: 打开副盘设备 =====
    // 使用 CreateFileA (ANSI 版本) 打开
    HANDLE hDevice = CreateFileA(
        "\\\\.\\Q:",                // 或 "\\.\\Q:\\"
        GENERIC_READ | GENERIC_WRITE,
        FILE_SHARE_READ | FILE_SHARE_WRITE,
        NULL, OPEN_EXISTING, 0, NULL);
    // → 失败: "Error: CreateFileA %08x"

    // ===== 第 3 步: 锁定并卸载 =====
    DeviceIoControl(hDevice, FSCTL_LOCK_VOLUME, ...);
    DeviceIoControl(hDevice, FSCTL_DISMOUNT_VOLUME, ...);
    // → "Error : Cannot Unmount Q: (LastError = %d).\n"

    DeleteVolumeMountPointA("Q:\\");

    // ===== 第 4 步: 格式化 =====
    // 方式: 通过 DeviceIoControl + WriteFile 创建 AMFS 格式
    // 或用标准 Windows 格式化接口
    FormatSubStorageTask::execute() {
        // 1. 计算副盘大小
        GetDiskFreeSpaceExW(L"Q:\\", ...);

        // 2. 清理旧数据
        SetFilePointerEx(hDevice, 0, NULL, FILE_BEGIN);
        SetEndOfFile(hDevice);

        // 3. 写 AMFS 文件系统元数据
        // → AMFS_FILE_HEADER
        // → AMFS_ROOT_DIRECTORY
        // → AMFS_ALLOCATION_TABLE
        // 所有这些通过 WriteFile 直接写入设备

        // 4. 创建根目录结构
        CreateDirectoryW(L"Q:\\AMFS", NULL);
        CreateDirectoryW(L"Q:\\APPDATA", NULL);
        CreateDirectoryW(L"Q:\\GAME", NULL);
        CreateDirectoryW(L"Q:\\BACKUP", NULL);
    }

    // ===== 第 5 步: 重建挂载 =====
    SetVolumeMountPointA("Q:\\", volumeGuid);

    // ===== 第 6 步: 验证 =====
    GetVolumeInformationW(L"Q:\\", ...);
    // 验证卷可读、空间正确

    CloseHandle(hDevice);
    return AMS_STATUS_OK;
}

初始化执行流程

首次启动 (initialboot):
  Sequencer@disk@startup
    ├── GetSizeTask          → 获取主盘和副盘大小
    ├── SetAmfsPathTask      → 设置 AMFS 路径
    └── FindTask@substorage  → 发现副盘

  CheckSequencer@volume@checkdisk
    ├── CheckBitLockerTask   → 检查 BitLocker (必须关闭)
    ├── ValidateVolumeTask   → 验证卷完整性
    └── DirtyCheckTask       → 检查脏状态

用户主动操作 (系统测试菜单):
  "初始化主盘" → MainStorageFormatCommand
    → 锁定 C: → 卸载 C: → 格式化为 NTFS → 重建 AMFS 目录

  "初始化副盘" → SubStorageFormatCommand
    → 锁定 Q: → 卸载 Q: → 格式化为 AMFS → 重建游戏数据目录

接下来就是关于为什么我反复重启的原因分析，我的猜测可能是这样的。

现象：

正常启动 → STEP30 → 突然关机重启
    ↓
再次开机 → 触发初始化主盘 → 格式化
    ↓
格式化完成 → 自动重启
    ↓
正常启动 → 游戏运行 → 突然关机重启
    ↓
        ⋮  (无限循环)

从 CheckSequencer@volume@checkdisk@initialboot 的 RTTI 和 API 调用链还原的磁盘检查逻辑：

// 伪代码还原 — 初装引导时的磁盘检查
CheckSequencer::execute(Volume* volume) {
    bool triggerFormat = false;

    // ===== 第一步: 检查 BitLocker =====
    if (CheckBitLockerTask::execute(volume) == LOCKED) {
        // BitLocker 加密开启 → 无法读取
        // 街机系统不需要 BitLocker
        triggerFormat = true;
        log("BitLocker detected on %S, format required", volume->path);
    }

    // ===== 第二步: 检查脏位 =====
    if (DirtyCheckTask::execute(volume) == DIRTY) {
        // 卷的脏位被设置 → 上次是非正常卸载
        // ★ 注意: 不运行 chkdsk, 不尝试修复
        // ★ 直接触发格式化
        triggerFormat = true;
        log("Dirty bit set on %S, format required", volume->path);
    }

    // ===== 第三步: 验证卷完整性 =====
    if (ValidateVolumeTask::execute(volume) == INVALID) {
        // 文件系统元数据损坏 / 不一致
        triggerFormat = true;
        log("Volume %S is invalid, format required", volume->path);
    }

    // ===== 决策 =====
    if (triggerFormat) {
        // 不是修复，是直接重建
        MainStorageFormatCommand::execute();
        // 格式化后重启
        ExitCommand::execute(1);  // 带重启参数退出
    }
}

// 脏位检测的实现 (DirtyCheckTask)
DirtyCheckTask::execute(Volume* volume) {
    // 方式一: 通过 GetVolumeInformation 检查卷状态
    DWORD flags = 0;
    GetVolumeInformationW(volume->path, NULL, 0,
        NULL, NULL, &flags, NULL, 0);

    // 检查 VOLUME_IS_DIRTY 标志
    if (flags & FILE_VOLUME_IS_DIRTY) {
        return DIRTY;  // → 触发格式化
    }

    // 方式二: 直接写测试文件测读写
    HANDLE hTest = CreateFileW(
        L"C:\\AMFS\\_chk.tmp",
        GENERIC_READ | GENERIC_WRITE, 0,
        NULL, CREATE_ALWAYS, 0, NULL);
    if (hTest == INVALID_HANDLE_VALUE) {
        // 无法创建测试文件 → 卷有问题
        return DIRTY;
    }
    // 写入并验证
    WriteFile(hTest, testData, ...);
    FlushFileBuffers(hTest);
    // 验证写入成功
    CloseHandle(hTest);
    DeleteFileW(L"C:\\AMFS\\_chk.tmp");

    return CLEAN;  // 卷正常
}

CheckSequencer (initialboot)
    │
    ├── Step 1: CheckBitLockerTask
    │   → 检查卷是否有 BitLocker 加密
    │   → 如果加密 → 触发格式化
    │
    ├── Step 2: DirtyCheckTask     ← ★ 关键
    │   → 检查卷是否是"脏的"(非正常卸载)
    │   → 如果脏 → 直接触发格式化 (不修复)
    │
    ├── Step 3: ValidateVolumeTask
    │   → 验证文件系统完整性
    │   → 如果不一致 → 触发格式化
    │
    └── 任意一步触发 → MainStorageFormatCommand → 重启

其实也有可能是这样造成的无限重启

循环链完整还原:

                     ┌──────────────────┐
                     │  游戏/系统异常退出  │
                     │  (原因待动态确定)   │
                     └────────┬─────────┘
                              │
                              ▼
                    Windows 非正常关机
                              │
                              ▼
               ntfs.sys 设置卷脏位
               (标准 Windows 行为)
                              │
                              ▼
               DirtyCheckTask 读到脏位
               → CHECK_DIRTY
                              │
                              ▼
               CheckSequencer → 触发格式化
                              │
                              ▼
               MainStorageFormatCommand
               → 格式化 C: → 重启
                              │
                              └──→ 回到开头 (循环)

存储格式化的 PowerShell 脚本分析

SEGA ALLS 系统的「初始化主盘」和「初始化副盘」不是由 C++ daemon 直接完成的，而是通过 daemon 触发 PowerShell 脚本链来实现。整个过程分 Deploy（部署） 和 Apply（应用） 两个阶段，中间通过一次系统服务模式重启来隔离。

也就是开头提到的sega目录有一些apply那些东西。

流程如下

sgxsegaboot → 选择格式化
  ↓
Worker 命令 → sgxsystemdaemon
  ↓
deploy\deploy.bat → deploy\*.ps1     ← 第 1 阶段: 复制脚本到 N: 分区
  ↓
EnterSystemServicingMode → 重启        ← 进入系统服务模式
  ↓
N:\apply.bat → N:\apply.ps1          ← 第 2 阶段: 实际执行格式化
  ↓
退出服务模式 → 正常重启

主盘初始化流程

deploy\sgMainstorageFormatDeploy.ps1

#
# Copyright(C)SEGA
#
$version = "0.02"

# 主存储格式化的触发处理
$commonPath = "C:\windows\sega\System\"

pushd $commonPath

# 汎用处理读取
. .\sgSystemServicingCommon.ps1

# N 驱动器マウント
$bRet = UnlockBitLocker "N" "$commonPath\system_key.txt"
if (!$bRet)
{
    exit 1
}

# N 驱动器ファイル全删除
Remove-Item N:\* -Recurse

# ファイル复制
Copy-Item ".\mainstorage\apply\*" "N:\" -Recurse
if (Test-Path D:\mainstorage.json) {
	Move-Item "D:\mainstorage.json" "N:\"
}

# システムサービシングモード遷移 + 重启
$bRet = EnterSystemServicingMode "mainstorageformat"
if (!$bRet)
{
    exit 1
}

exit 0

关键操作:

UnlockBitLocker("N") — 用 system_key.txt 解锁 N: 分区的 BitLocker
Remove-Item N:\* — 清空 N: 分区
Copy-Item .\mainstorage\apply\* N:\ — 把 apply 脚本拷贝到 N:
Move-Item D:\mainstorage.json N:\ — 把配置 JSON 移到 N:
EnterSystemServicingMode("mainstorageformat") — 注册服务模式并重启

apply\sgMainstorageFormatApply.ps1

#
# Copyright(C)SEGA
#
$version = "1.00"

# 主存储格式化本处理
# 主存储のAMFS/AppDataを格式化する
# 副存储が接続されているときは初期处理は実行しない
# 之后可以更改此容量设置

# 针对目标驱动器的 BitLocker 设置
function EnableBitLocker([string]$letter)
{
    $bRet = EnableAutoUnlockBitLocker $letter
    if (!$bRet) {
        return $false
    }
    return $bRet
}

$commonPath = "C:\windows\sega\System\"
pushd $commonPath

. .\sgSystemServicingCommon.ps1

# 获取主存储编号
$main = GetDiskNumber "C"
if ($main -eq -1){
    # 主存储が見つからず
    # 正常启动
    LeaveSystemServicingModeNextBoot | out-null
    # ERROR 0085 を显示
    exit 85
}

# 副存储搜索 (容量 256GB 以上)
$subs = GetHddDiskNumber 256

# 主存储を除外
$subs = $subs | ? {$_ -ne $main}
if ($subs -ne $null)
{
    # 有副存储时不执行任何操作
    exit 0
}

# JSON 设置读取
$ExpectedMinimumStorageSizeGB = 64
$AmfsSizeGB = 45
if (Test-Path N:\mainstorage.json) {
    $mainStorageSettings = get-content N:\mainstorage.json | ConvertFrom-Json
    if ($mainStorageSettings -eq $null) {
        LeaveSystemServicingModeNextBoot | out-null
        exit 85
    }
    if ($mainStorageSettings.ExpectedMinimumStorageSizeGB -ne $null) {
        $ExpectedMinimumStorageSizeGB = $mainStorageSettings.ExpectedMinimumStorageSizeGB
    }
    if ($mainStorageSettings.AmfsSizeGB -ne $null) {
        $AmfsSizeGB = $mainStorageSettings.AmfsSizeGB
    }
}

# 异常值对策
if ($ExpectedMinimumStorageSizeGB -eq 0) {
    $ExpectedMinimumStorageSizeGB = 64
    $AmfsSizeGB = 45
}
if (($AmfsSizeGB -eq 0) -or ($ExpectedMinimumStorageSizeGB -lt $AmfsSizeGB)) {
    LeaveSystemServicingModeNextBoot | out-null
    exit 85
}

# 分区の设置のパス
$path = "HKLM:\SYSTEM\SEGA\SYSTEMPROPERTY\STATIC"
$generation = Get-ItemProperty $path -name "PlatformIdGeneration"

if ($generation.PlatformIdGeneration -ge 2)
{
    # === ALLS 第 2 代及以后: 动态分区 ===
    $cnt_file = "C:\cnt.txt"
    :MAIN_LABEL do
    {
        $bRet = AdjustmentMainStorage 0 ($AmfsSizeGB * 1024) "D" "Y"
        if (!$bRet) { break }

        $bRet = EnableAutoUnlockBitLocker "Y"
        if (!$bRet) { break }

        # 确认盘符
        $LetterList = @("D", "N", "P", "Y")
        foreach ($Letter in $LetterList) {
            $AssignRet = Get-Partition -diskNumber $main |
                Where-Object{$_.DriveLetter -eq $Letter}
            if ($AssignRet -eq $null) {
                $bRet = $false
                break MAIN_LABEL
            }
        }
    } while ($false)

    if ($bRet) {
        . chkntfs /x C: D: N: Y: P:
        Remove-Item $cnt_file
    } else {
        if (isRetry $cnt_file 5) {
            IncrementRetryCount $cnt_file
            exit -1          # 重试
        } else {
            Remove-Item $cnt_file
            exit 84          # ERROR 0084
        }
    }
}
else
{
    # === ALLS 第 1 代: 固定格式化 ===
    # 快速格式化 D
    $AmfsLetter = (get-volume | ? {$_.DriveLetter -eq "D"} ).DriveLetter
    Format-Volume $AmfsLetter -FileSystem NTFS -NewFileSystem AMFS -Force

    # 快速格式化 Y
    $AppdataLetter = (get-volume | ? {$_.DriveLetter -eq "Y"} ).DriveLetter
    Format-Volume $AppdataLetter -FileSystem NTFS -NewFileSystem AppData -Force

    # 启用 BitLocker
    $bRet = EnableBitLocker "Y"
    if (!$bRet) {
        LeaveSystemServicingModeNextBoot | out-null
        exit 84
    }

    . chkntfs /x C: D: N: Y:
}

exit 0

关键逻辑分析：

行范围	逻辑	说明
38-45	`GetDiskNumber("C")`	找到系统盘的主磁盘号
48-56	检查 ≥256GB 副盘是否存在	如果有副盘，主盘格式化跳过！这是设计约束
58-82	读取 `N:\mainstorage.json`	动态配置: 磁盘最小容量, AMFS 分区大小
89-95	检查 `PlatformIdGeneration`	第 1 代 vs 第 2 代分区布局不同
97-122	第 2 代: 动态分区	调用 `AdjustmentMainStorage` 调整 D:/Y:/N:/P:
130-143	第 1 代: 固定格式化	快速格式化 D:→AMFS, Y:→AppData, 启用 BitLocker
125, 141	`chkntfs /x C: D: N: Y: P:`	关闭所有系统盘的 chkdsk

错误码映射：

Error	场景
0084	主盘格式化失败 (重试 5 次后)
0085	主盘未找到 / JSON 配置无效 / AMFS 大小异常
exit -1	重试中 (重启后继续)

副盘初始化流程

deploy\sgSubstorageFormatDeploy.ps1

$version = "0.02"

# 副存储格式化的触发处理
$commonPath = "C:\windows\sega\System\"
pushd $commonPath
. .\sgSystemServicingCommon.ps1

$bRet = UnlockBitLocker "N" "$commonPath\system_key.txt"
if (!$bRet) { exit 1 }

Remove-Item N:\* -Recurse

Copy-Item ".\substorage\apply\*" "N:\" -Recurse
if (Test-Path D:\substorage.json) {
    Move-Item "D:\substorage.json" "N:\"
}

# T:驱动器に配置したシステムファイルをD:驱动器に复制する
copyTDriveSystemFileToDDrive

$bRet = EnterSystemServicingMode "subStorageFormat"
if (!$bRet) { exit 1 }

exit 0

apply\sgSubstorageFormatApply.ps1

$version = "0.02"

$commonPath = "C:\windows\sega\System\"
pushd $commonPath
. .\sgSystemServicingCommon.ps1

$main = GetDiskNumber "C"
if ($main -eq -1) {
    LeaveSystemServicingModeNextBoot | out-null
    exit 86
}

# JSON 设置
$ExpectedMinimumStorageSizeGB = 256
$AmfsSizeGB = 128
if (Test-Path N:\substorage.json) {
    $subStorageSettings = get-content N:\substorage.json | ConvertFrom-Json
    if ($subStorageSettings -eq $null) {
        LeaveSystemServicingModeNextBoot | out-null
        exit 86
    }
    if ($subStorageSettings.ExpectedMinimumStorageSizeGB -ne $null) {
        $ExpectedMinimumStorageSizeGB = $subStorageSettings.ExpectedMinimumStorageSizeGB
    }
    if ($subStorageSettings.AmfsSizeGB -ne $null) {
        $AmfsSizeGB = $subStorageSettings.AmfsSizeGB
    }
}

# 异常值对策
if ($ExpectedMinimumStorageSizeGB -eq 0) {
    $ExpectedMinimumStorageSizeGB = 256
    $AmfsSizeGB = 128
}
if (($AmfsSizeGB -eq 0) -or ($ExpectedMinimumStorageSizeGB -lt $AmfsSizeGB)) {
    LeaveSystemServicingModeNextBoot | out-null
    exit 86
}

# 副存储を搜索 (容量 256GB 以上)
$subs = GetHddDiskNumber $ExpectedMinimumStorageSizeGB

# 主存储を除外
$subs = $subs | ? {$_ -ne $main}
if ($subs -eq $null) {
    LeaveSystemServicingModeNextBoot | out-null
    exit 86
}

# 将最先找到的作为副存储
$sub = $subs[0]

$path = "HKLM:\SYSTEM\SEGA\SYSTEMPROPERTY\STATIC"
$generation = Get-ItemProperty $path -name "PlatformIdGeneration"

# 执行格式化
$bRet = FormatSubStorage $sub ($AmfsSizeGB * 1024) "T" "Y"
if (!$bRet) {
    RemoveDriveLetter "Y" | out-null
    if ($generation.PlatformIdGeneration -ge 2) {
        AssignLetter $main 3 "D" | out-null
        AssignLetter $main 4 "Y" | out-null
    } else {
        AssignLetter $main 3 "D" | out-null
        AssignLetter $main 5 "Y" | out-null
    }
    LeaveSystemServicingModeNextBoot | out-null
    exit 86
}

# 应用 BitLocker
$bRet = EnableAutoUnlockBitLocker "Y"
if (!$bRet) {
    RemoveDriveLetter "Y" | out-null
    if ($generation.PlatformIdGeneration -ge 2) {
        AssignLetter $main 3 "D" | out-null
        AssignLetter $main 4 "Y" | out-null
    } else {
        AssignLetter $main 3 "D" | out-null
        AssignLetter $main 5 "Y" | out-null
    }
    LeaveSystemServicingModeNextBoot | out-null
    exit 86
}

# 确认盘符
if ($generation.PlatformIdGeneration -ge 2) {
    $LetterList =@(
        @{"Letter" = "D"; "Disk" = $main},
        @{"Letter" = "N"; "Disk" = $main},
        @{"Letter" = "P"; "Disk" = $main},
        @{"Letter" = "T"; "Disk" = $sub},
        @{"Letter" = "Y"; "Disk" = $sub}
    )
} else {
    $LetterList =@(
        @{"Letter" = "D"; "Disk" = $main},
        @{"Letter" = "N"; "Disk" = $main},
        @{"Letter" = "T"; "Disk" = $sub},
        @{"Letter" = "Y"; "Disk" = $sub}
    )
}

$cnt_file = "C:\cnt.txt"
# 重試機制 (5 次)
foreach ($Letter in $LetterList) {
    $AssignRet = Get-Partition -diskNumber $Letter.Disk |
        Where-Object{$_.DriveLetter -eq $Letter.Letter}
    if ($AssignRet -eq $null) {
        if (isRetry $cnt_file 5) {
            IncrementRetryCount $cnt_file
            exit -1
        } else {
            # 错误後处理...
            exit 86
        }
    }
}
Remove-Item $cnt_file

if ($generation.PlatformIdGeneration -ge 2) {
    . chkntfs /x C: D: T: N: Y: P:
} else {
    . chkntfs /x C: D: T: N: Y:
}

# 复制系统文件
Copy-Item D:\sysfile.dat T:\sysfile.dat -Force

# 電子マネーフォルダ复制
if (Test-Path D:\emoney\) {
    Copy-Item D:\emoney\ T:\emoney\ -Recurse -Force
}

exit 0

关键逻辑分析：

行范围	逻辑	说明
14-16	`GetDiskNumber("C")`	找到主盘 (排除主盘就是副盘)
19-41	读取 `N:\substorage.json`	副盘最小≥256GB, AMFS 分区 128GB
44-49	`GetHddDiskNumber(256)`	扫描系统上所有 ≥256GB 的硬盘
52-56	排除主盘	第一个非主盘的就是副盘
64	`FormatSubStorage($sub, 128*1024, "T", "Y")`	分区副盘为 T:+Y:
101-121	`$LetterList`	第 2 代有 P: 分区, 第 1 代没有
124-137	重试机制	5 次重试, 超过则 ERROR 0086
145-150	文件复制	`sysfile.dat` + `emoney\` 从 D: 到 T:

错误码映射：

Error	场景
0086	副盘未找到 / 容量不足 / 格式化失败 / BitLocker 失败

恢复流程 (Recovery)

# deploy\deploy.ps1
$version = "0.01"
$commonPath = "C:\windows\sega\System\"
pushd $commonPath
. .\sgSystemServicingCommon.ps1

# SSD のライトプロテクトをアンロック
UnlockWriteProtection

# N 驱动器マウント
$bRet = UnlockBitLocker "N" "$commonPath\system_key.txt"
if (!$bRet) { exit 1 }

Remove-Item N:\* -Recurse

# recovery\apply を N: に复制
Copy-Item "C:\Windows\SEGA\System\recovery\apply\*" "N:\" -Recurse

# レジストリキーをコミット (UWF 保護下のレジストリ変更を確定)
$reg_key = "HKLM:\SYSTEM\SEGA\SystemProperty\SystemServicing\recovery"
$reg_names = @("dirty", "assign", "BitLocker", "bFindSubStorage")
foreach($name in $reg_names) {
    $bRet = UwfCommitRegistry $reg_key $name
    if (!$bRet) { exit 1 }
}

$bRet = EnterSystemServicingMode "mainStorageFormat"
if (!$bRet) { exit 1 }
exit 0

恢复流程关键操作:

UnlockWriteProtection — 解锁 SSD 写保护 (UWF)
提交 4 个注册表键 UwfCommitRegistry — 将 dirty/assign/BitLocker/bFindSubStorage 状态写入持久化注册表
进入服务模式 → 格式化主盘 → 从副盘 T: 恢复数据

devcon

PDB 路径指向 Microsoft WDK 标准编译产物，非 SEGA 自定义开发，似乎使用来安装驱动程序的东西。

ALLS 系统中的具体调用场景

devcon install sgdongle.inf                ← SG 加密狗驱动（USB 硬件识别）
devcon install sgkeychip.inf               ← Keychip 驱动（USB 加密狗）
devcon install sgfscrypt.inf               ← 文件系统加密驱动
devcon install sghwmonitor.inf             ← 硬件监控驱动（温度/电压）
devcon install sghwreset.inf               ← 硬件复位驱动
devcon install sgprotect.inf               ← 保护驱动
devcon install hdd.inf / ssd.inf           ← 存储驱动

关键 API

API	功能
`CM_Reenumerate_DevNode_Ex`	硬件重新扫描
`SetupDiCallClassInstaller`	触发 DIF 安装/移除动作
`SetupCopyOEMInfW`	复制驱动包到驱动存储
`SetupUninstallOEMInfW`	从驱动存储移除驱动包
`UpdateDriverForPlugAndPlayDevicesW`	更新 PnP 设备驱动
`CM_Locate_DevNode_ExW`	按硬件 ID 查找设备
`CM_Get_DevNode_Status_Ex`	查询设备状态
`CM_Connect_MachineW`	远程管理设备

pxSecureAtaCmd

用来存储设备写保护管理的小玩意，核心功能就是给驱动器写保护，然后解锁。

调用链为：

recovery/deploy/deploy.ps1:
    UnlockWriteProtection              ← PowerShell 函数
      → 调用 pxSecureAtaCmd.exe
        → tdkgs1::unlockWriteProtect  ← 实质操作
          → CreateFileW(\.\...)
          → DeviceIoControl(IOCTL_...)
          → CryptEncrypt / CryptImportKey

系统恢复流程的第一行就是 UnlockWriteProtection——先解锁硬件写保护，才能进行后续的格式化/重装操作。

与 sgmanageio 驱动的关系

sgmanageio.exe 安装的驱动层提供 IOCTL 接口，pxSecureAtaCmd.exe 通过 CreateFileW + DeviceIoControl 与这个驱动通信，实现对存储硬件的写保护控制。

~~写这么多保护不如神人灵机一动~~

sgimagemount

用于挂载虚拟磁盘镜像的东西，似乎使用来处理类似于app,opt这种游戏文件的程序?

支持的命令

MOUNT <target> [OPTION=value] [VHDPARAM=value]   ← 挂载镜像
UNMOUNT <GUID> [OPTION=value]                     ← 卸载镜像

三种挂载方式

① VhdMounter (标准 VHD):
   OpenVirtualDisk → AttachVirtualDisk → GetVirtualDiskPhysicalPath
   → 挂载 VHD/VHDX 文件为虚拟磁盘 → 分配盘符

② FscryptMounter (加密镜像):
   BCryptOpenAlgorithmProvider(L"AES")
   BCryptGenerateSymmetricKey → 解密镜像数据
   CreateFile → DeviceIoControl → 挂载解密后的文件系统

③ ImageMounter (通用):
   → 根据文件扩展名自动选择挂载方式
   → 管理挂载点和盘符

通信方式

父进程 (daemon / sglaunch):
  │ 创建 mailslot
  │ 发送 MOUNT/UNMOUNT 命令
  ▼
sgimagemount.exe:
  ├── CreateMailslotW → 等待命令
  ├── 执行操作
  └── SetEvent → 通知父进程完成
      └── ResultSender → 通过 mailslot 返回结果

在 ALLS 系统中的位置

daemon 的 MountTask@mount:
  → sgimagemount.exe MOUNT <game_image.vhd>
    → VhdMounter → OpenVirtualDisk → AttachVirtualDisk
    → 分配盘符 (通过 DefineDosDeviceW + SetVolumeMountPointW)
    → 通知 daemon 完成

daemon 的 UnmountTask:
  → sgimagemount.exe UNMOUNT <guid>
    → DetachVirtualDisk → 释放盘符

sglaunch

用来启动/监控游戏的程序，没啥好说的。

sgxsegaboot 完成 Step 30-31 (启动完成)
  ↓
sglaunch.exe
  ├── 1. 解析 sglaunch.json
  │   ├── 游戏可执行文件路径
  │   ├── 启动参数
  │   ├── 工作目录
  │   ├── 运行用户 (可能通过 CreateProcessWithLogonW)
  │   └── 退出后行为 (关机/重启/返回系统测试)
  │
  ├── 2. 创建互斥体 (单实例)
  │
  ├── 3. CreateProcessW 启动游戏进程
  │   └── 可选: CREATE_SUSPENDED → 准备完成后 ResumeThread
  │
  ├── 4. WaitForSingleObject(hProcess, INFINITE)
  │   ├── 正常退出 → GetExitCodeProcess → 处理退出码
  │   └── 异常退出 → 记录错误到 SEGA_AM_LOG 事件
  │
  └── 5. 退出后决策
      ├── 退出码 = 0 → 正常关机
      ├── 退出码 = 1 → 重启系统
      └── 退出码 = 其他 → 可能触发错误处理

sgmanageio

似乎是一个安装驱动程序的玩意.

安装的驱动列表

驱动名	INF 文件	SYS 文件	功能
SG Dongle	`sgdongle.inf`	`sgdongle.sys`	USB 加密狗设备驱动
SG Keychip	`sgkeychip.inf`	`sgkeychip.sys`	Keychip USB HID 通信
SG File System Crypto	`sgfscrypt.inf`	`sgfscrypt.sys`	文件系统加解密过滤驱动
SG Hardware Monitor	`sghwmonitor.inf`	`sghwmonitor.sys`	主板温度/电压/风扇监控
SG Hardware Reset	`sghwreset.inf`	`sghwreset.sys`	硬件复位控制
SG Protection	`sgprotect.inf`	`sgprotect.sys`	系统进程/文件保护
存储	`hdd.inf` / `ssd.inf`	`hdd.sys` / `ssd.sys`	HDD/SSD 设备驱动

调用时机

系统初始化期间由 0001_StandardCommon_058 包的 install.bat 或 driver.bat 调用一次，安装完成后不再参与系统运行。

sgosupdate

用来安装系统更新的工具，当且仅当进入 Update Mode 时被调用。

在 ALLS 系统中的位置

daemon 的 Sequencer@modeselect@startup
  → Update Mode 被选中
    → UpdateTask@os@modeselect@execution
      → sgosupdate.exe
        → 安装 OS 更新包 (驱动、系统组件、安全补丁)
        → 完成后重启

sgxsystemservicing

似乎是用来管理程序的窗口和显示工具的小玩意,用于配置显示器分辨率和多屏。

不做过多阐述。

sgSystemServicingMasterScript.ps1

系统进入服务模式后第一个执行的脚本。它决定下一步执行哪个服务操作。

执行流程

sgSystemServicingMasterScript.ps1
  │
  ├── 1. 清除旧的错误计数:
  │     HKLM\...\SystemServicing\error_number = 0
  │     HKLM\...\SystemServicing\total_pack = 0
  │
  ├── 2. 设置显示分辨率:
  │     sgsetresolution.exe
  │
  ├── 3. 启动服务界面:
  │     sgxsystemservicing.exe
  │
  ├── 4. 检查退出标志:
  │     if (IsLeaveSystemServicingMode) → LeaveSystemServicingMode; exit 0
  │
  ├── 5. 解锁 N: 分区:
  │     UnlockBitLocker("N", "system_key.txt")
  │     失败 → ErrorFlow(500)
  │
  ├── 6. 执行服务脚本:
  │     N:\apply.bat
  │     │
  │     ├── exit 0  → LeaveSystemServicingMode (正常完成)
  │     ├── exit -1 → RestartSystemServicingMode (重启重试)
  │     └── default → ErrorFlow(exit code) (显示错误)
  │
  └── exit 0

sgSystemServicingCommon.ps1

被所有格式化/恢复脚本引用的公共函数库。

函数列表

BitLocker 管理

UnlockBitLocker(letter, path)
  → manage-bde -unlock ${letter}: -RecoveryKey ${path}
  → exit code ≠ 0 → return false

EnableAutoUnlockBitLocker(letter)
  → manage-bde -autounlock -enable ${letter}:   ← 启用自动解锁
  → manage-bde -on ${letter}: -used -sync       ← 开启 BitLocker
  → exit code -2144272353 → 已应用，视为成功

服务模式切换

EnterSystemServicingMode(mode)
  → UnlockWriteProtection             ← pxSecureAtaCmd -u 0
  → DisableWriteProtection             ← pxSecureAtaCmd -d 0
  → 更改 Winlogon DefaultUser = "UpdateUser"  ← 切换到更新用户
  → UwfCommitRegistry(winlogon key)    ← 提交到 UWF
  → UwfCommitRegistry(mode)            ← 保存 mode
  → UWF_Volume.Unprotect("C:")         ← 关闭 C: 保护
  → RestartSystemServicingMode         ← 重启

LeaveSystemServicingMode()
  → RemoveUsbCOM                        ← 移除 USB-COM 端口
  → RemoveTaskTrayInformation           ← 清理任务栏
  → UWF_Volume.Protect("C:")           ← 重新启用 C: 保护
  → RestartSystemServicingMode

RestartSystemServicingMode()
  → UWF_Filter.RestartSystem()

IsLeaveSystemServicingMode()
  → 检查 C:\...\LeaveSystemServicingMode.txt 是否存在

LeaveSystemServicingModeNextBoot()
  → 创建标志文件 → 下次启动时退出服务模式

ChangeDefaultUserIfLeaveSystemServicingModeDone()
  → Winlogon DefaultUser = "AppUser"
  → pxSecureAtaCmd -e 0 (启用写保护)

磁盘操作

GetDiskNumber(letter)
  → WMI: Win32_LogicalDiskToPartition → 解析 Disk #N → 返回磁盘号

GetHddDiskNumber(size)
  → WMI: Win32_DiskDrive MediaType=Fixed + Size ≥ size×GB
  → 返回所有符合条件的磁盘号列表

AssignLetter(diskNumber, partitionNumber, letter)
  → Get-Partition → Remove-PartitionAccessPath → Add-PartitionAccessPath

RemoveDriveLetter(letter)
  → Get-Partition → Remove-PartitionAccessPath

ChangeDriveLetter(srcLetter, dstLetter)
  → WMI: Win32_Volume → 修改 DriveLetter

FormatSubStorage(diskNumber, amfsSizeMB, amfsLetter, appDataLetter)
  → Clear-Disk                       ← 清空磁盘
  → Initialize-Disk -GPT             ← GPT 分区表
  → New-Partition -Size amfsSizeMB -DriveLetter $amfsLetter
    → Format-Volume NTFS "AMFS"       ← 副存储分区
  → New-Partition -UseMaximumSize -DriveLetter $appDataLetter
    → Format-Volume NTFS "AppData"    ← 应用数据分区
  → return true/false

AdjustmentMainStorage(diskNumber, amfsSizeMB, amfsLetter, appDataLetter)
  → Remove-Partition AMFS + AppData   ← 删除旧分区
  → New-Partition AMFS               ← 重建 AMFS 分区
    → Format-Volume NTFS "AMFS"
  → New-Partition AppData            ← 重建 AppData 分区
    → Format-Volume NTFS "AppData"
  → return true/false

写保护控制 (pxSecureAtaCmd 包装)

EnableWriteProtection()
  → pxSecureAtaCmd -e 0              ← 启用 TDK GS1 写保护

DisableWriteProtection()
  → pxSecureAtaCmd -d 0              ← 禁用 TDK GS1 写保护

UnlockWriteProtection()
  → pxSecureAtaCmd -u 0              ← 解锁 TDK GS1 写保护

UWF 注册表提交

UwfCommitRegistry(key, name)
  → WMI: UWF_RegistryFilter.CommitRegistry(key, name)
  → 将注册表更改强制写入 (绕过 UWF 写过滤)
  → 用于持久化 Winlogon、mode、error 等配置

USB-COM 端口清理

RemoveUsbCOM()
  → devcon findall =ports              ← 列出所有 COM 端口
  → 筛选 COM20-COM99 (USB-COM 设备)
  → devcon remove @COMxx               ← 删除每个 USB-COM 端口
  → 重试 3 次直到 FTDIBUS 枚举清除

错误处理

ErrorFlow(num)
  → HKLM\...\SystemServicing\error_number = num
  → while(1) { Sleep 3600 }    ← 无限等待

重试机制

isRetry(cnt_file, max_cnt)
  → 读取 C:\cnt.txt → 比较计数 ≤ max_cnt

IncrementRetryCount(cnt_file)
  → 计数 +1 → 写回文件

函数调用关系图 (格式化场景)

sgSystemServicingMasterScript.ps1
  → sgSystemServicingCommon.ps1 (通用函数)
  → sgsetresolution.exe (设置分辨率)
  → sgxsystemservicing.exe (服务界面)
  → BitLocker 解锁
  → N:\apply.bat
    → sgMainstorageFormatApply.ps1
      → AdjustmentMainStorage → Format-Volume AMFS + AppData
      → EnableAutoUnlockBitLocker
      → chkntfs /x C: D: N: Y: P:

sgsystemservicingshell

用来以不同用户权限执行服务脚本的小程序，感觉没啥用？

其次是监控了脚本执行状态。

与 sgxsystemservicing.exe 的分工

sgxsystemservicing.exe (服务引擎)
  ├── 创建窗口 + 消息循环
  ├── 管理显示器分辨率
  └── 提供 UI 界面

sgxsystemservicingshell.exe (服务 Shell)
  ├── 以指定用户身份启动服务脚本
  ├── 监控脚本执行状态
  └── 管理安全上下文

两者在系统服务模式启动时由 sgSystemServicingMasterScript.ps1 协同调用：

# 服务主脚本调用:
. start C:\windows\sega\system\sgxsystemservicing.exe    # 启动 UI
# N:\apply.bat 内部调用:
N:\apply.bat → sgsystemservicingshell.exe 形式

sgxdownloadui

更新下载ui？

主要依赖于util_downlaodui.dll

sgxmaster

系统的进程管理器，类似于/sbin/init的身份？

进程生命周期管理

Windows 启动 → 自动登录 AppUser
  ↓
sgxmaster.exe (主进程管理器)
  ├── CreateMutexW (单例保护)
  │
  ├── ① 启动 sgxprestartup.exe ? (预启动检查)
  │
  ├── ② 启动 sgxsegaboot.exe + sgxsystemdaemon.exe
  │   │                        (启动 UI)           (后端引擎)
  │   └── WaitForSingleObject (等待完成)
  │
  ├── ③ 正常模式: 启动 sglaunch.exe (游戏启动器)
  │   │   └── WaitForSingleObject (监控游戏)
  │   └── 退出后 → InitiateShutdownW / 重启
  │
  └── 服务模式: 启动 sgsystemservicingshell.exe (服务 Shell)
      └── 格式化/恢复/更新完成后重启

sgxprestartup

与 sgxmaster 同一套代码框架？

Windows 启动 → 自动登录 AppUser
  ↓
sgxprestartup.exe      ← ★ 预启动检查
  │  - 检查系统状态
  │  - 决定进入正常启动还是服务模式
  │  - ExitProcess
  ↓
sgxmaster.exe           ← 进程管理器
  ├── sgxsegaboot.exe   ← 启动 UI
  ├── sgxsystemdaemon.exe ← 后端引擎
  ├── sglaunch.exe      ← 游戏启动器
  └── sgsystemservicingshell.exe ← 服务模式 Shell

先于sgxmaster 启动

sgsetresolution

用于管理分辨率的工具

没啥好介绍的。

sgsetdisplaysetting

同上一个是设置，一个是显示参数，没啥好介绍的。

util_sgxsegaboot.dll

命名空间	类	用途
`util.io.Manager`	—	IO 输入管理器，7 个委托事件
`util.io.Manager`	`ButtonType`	按钮类型枚举 (Test/Service/Up/Down/Left/Right/Sw1)
`util.io.Manager`	`ShareDataInputBit`	共享数据输入位枚举
`util.io.Manager`	`PlayerSwitchAssign`	玩家开关分配枚举
`util.io.Manager`	`SystemSwitchAssign`	系统开关分配枚举
`util.SpeakerTest`	—	喇叭测试工具类 (Play/Stop)
`util.share.Manager`	—	共享数据管理器，5 个回调事件

system_share_data_wrapperMD.dll

C++/CLI 混合模式程序集，桥接 C# 前端与 C++ 原生 daemon 之间的共享内存数据结构。

类	说明
`FactoryWrapper`	工厂包装器：`CreateCreditChuteType()` / `CreateCreditServiceType()` 等
`CreditChuteType` / `TYPE`	投币通道类型枚举 (COMMON=0, INDIVIDUAL_1=1, INDIVIDUAL_2=2)
`CreditServiceType` / `TYPE`	投币服务类型枚举 (COMMON=0, INDIVIDUAL_1=1, INDIVIDUAL_2=2)
`CreditOperation` / `OPERATION`	投币操作枚举
`LanguageSetting` / `SETTING`	语言设置枚举 (CHINESE=0, ENGLISH=1, JAPANESE=2)
`Region` / `REGION_BIT`	地区区域设置枚举
`StorageInfoStatus` / `STATUS`	存储信息状态枚举
`NetworkTestProgress` / `PROGRESS`	网络测试进度枚举
`WlanRouterModem` / `STATUS`	无线路由器调制解调器状态枚举 (DISABLED, OFFLINE, SEARCHING, CONNECTING, ONLINE)
`WlanRouterPPP` / `STATUS`	无线路由器 PPP 状态枚举

wrp_systemdaemon_cli_wrapperMD.dll

C++/CLI 混合模式程序集，封装了向 sgxsystemdaemon 发送的命令。

命名空间	类	说明
`segaboot.wrp`	`ClientWrapper`	命令行客户端包装器
`segaboot.wrp`	`COMMAND_SET`	命令集合枚举
`segaboot.wrp.cli.network`	`SettingParam`	网络设置参数
`segaboot.wrp.cli.credit`	`CreditChuteType` / `TYPE`	投币通道 CLI 包装
`segaboot.wrp.cli.credit`	`CreditServiceType` / `TYPE`	投币服务 CLI 包装
`segaboot.wrp.cli.credit`	`CreditOperation` / `OPERATION`	投币操作 CLI 包装
`segaboot.wrp.cli.credit`	`SettingParam`	投币配置参数
`segaboot.wrp.cli.dipsw`	`SettingParam`	DIP 开关配置参数
—	`AM_CREDIT_STATUS`	投币状态枚举
—	`AM_CREDIT_PLAYER`	玩家投币枚举

SegaBoot 的组成

SgxSegaBoot

架构层次

Sgxsystemdaemon

混淆手法

通信模型

主板验证

amPlatformGetMemorySize — 内存检测

amPlatformGetGraphicInfo — 显卡检测

amPlatformGetUsbIdList — USB 设备 ID 列表

amPlatformGetDevSet — 设备集合验证

Keychip

DummyKeychip

USB IO 基板验证

ALTR 协议 TCP中继

开发者模式

存储初始化

主盘 (Main Storage) 初始化流程

副盘 (Sub Storage) 初始化流程

初始化执行流程

存储格式化的 PowerShell 脚本分析

主盘初始化流程

deploy\sgMainstorageFormatDeploy.ps1

apply\sgMainstorageFormatApply.ps1

副盘初始化流程

deploy\sgSubstorageFormatDeploy.ps1

apply\sgSubstorageFormatApply.ps1

恢复流程 (Recovery)

devcon

ALLS 系统中的具体调用场景

关键 API

pxSecureAtaCmd

与 sgmanageio 驱动的关系

sgimagemount

支持的命令

三种挂载方式

通信方式

在 ALLS 系统中的位置

sglaunch

sgmanageio

安装的驱动列表

调用时机

sgosupdate

在 ALLS 系统中的位置

sgxsystemservicing

sgSystemServicingMasterScript.ps1

执行流程

sgSystemServicingCommon.ps1

函数列表

BitLocker 管理

服务模式切换

磁盘操作

写保护控制 (pxSecureAtaCmd 包装)

UWF 注册表提交

USB-COM 端口清理

错误处理

重试机制

函数调用关系图 (格式化场景)

sgsystemservicingshell

与 sgxsystemservicing.exe 的分工

sgxdownloadui

sgxmaster

进程生命周期管理

sgxprestartup

sgsetresolution

sgsetdisplaysetting

util_sgxsegaboot.dll

system_share_data_wrapperMD.dll

wrp_systemdaemon_cli_wrapperMD.dll

分享这篇博客

评论
